陶瓷電容的溫度系數代碼的含義是一個常見的問題，這些代碼表示在一定的范圍內，電容容值隨溫度的變化而變化規律。理解這些代碼首先要知道代碼所遵循的標準和等級分類。這些代碼主要被分為國際電工技術委員會（IEC）和美國電子工業聯合會（EIA）標準。[敏感詞]是兩種不同等級的分類和定義。

關于溫度等級的分類的理解，可以參考溫度系數的詳細參數。

根據一類等級EIA-RS-198標準

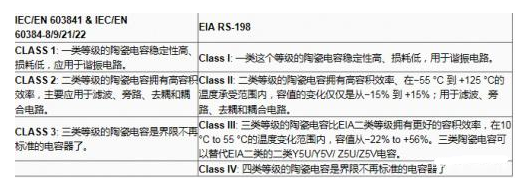

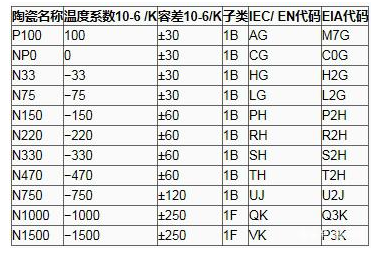

一類等級IEC/EN 60384-8/21 和 EIA-RS-198

根據上面的表可以看出，一個“NP0”電容和“C0G”電容的漂移都為0，容差都為±30 ppm/K；一個“N1500” 電容和“P3K”電容的漂移都為1500 ppm/K，最大容差都為±250 ppm/°C。

請注意IEC和EIA標準的電容代碼為工業電容代碼，這不同于軍用電容代碼。

二類等級參照EIA RS-198標準

舉個列子，一個代碼為Z5U的電容工作溫度范圍為+10 °C 到 +85 °C，容差為+22% 到 56%；一個X7R的電容的工作溫度為55 °C 到 +125 °C，容差為±15%。

[敏感詞]是一些常見二類等級的工作溫度和容差參數：

X8R (55/+150, ΔC/C0 = ±15%)

X7R (55/+125 °C, ΔC/C0 = ±15%)

X6R (55/+105 °C, ΔC/C0 = ±15%)

X5R (55/+85 °C, ΔC/C0 = ±15%)

X7S (55/+125, ΔC/C0 = ±22%)

Z5U (+10/+85 °C, ΔC/C0 = +22/56%)

Y5V (30/+85 °C, ΔC/C0 = +22/82%)

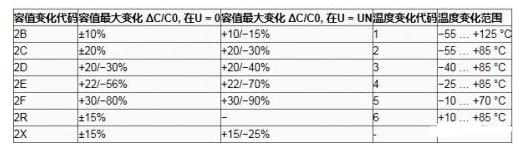

二類等級參照IEC/EN 60384-9/22標準

在一些情況下，EIA代碼跟IEC/EN代碼可以對應起來的，可能會有些微小的變化，但一般可以接受。[敏感詞]是一些對用：

X7R 與2X1相關

Z5U 與2E6相關

Y5V 與2F4相似；區別： Y5V （ΔC/C0 = +30/80%），2F4（ΔC/C0 = +30/80%）

X7S 與2C1相似；區別： X7S （ΔC/C0 = ±20%），2C1 （ΔC/C0 = ±22%）

X8R 沒有相似的 IEC/EN 代碼。
